礦用電話光端機在煤礦及非煤礦山通信系統中的應用
KTG127礦用電話(hua)光端機(ji)是為了提高礦山電話通信(xin)水平，為解決煤礦及非煤礦山通信聯絡系統的標準規范而設計，KTG127礦用(yong)隔(ge)暴兼本安型(xing)光端機俗稱礦用(yong)電(dian)話光端機,可通過雙井(jing)筒(tong)基于礦井(jing)內的(de)光纖主干網絡冗余傳輸,實現了綜合通信網絡一體化和滿足多網融合語音通信擴充需求的通信設(she)備(bei),屬于國內外領先水平的煤礦及非煤礦山語音通(tong)信中的傳輸(shu)設備。
技術特點
KTG127礦用(yong)電話光端機同樣適用于金屬非金屬等非煤礦山行業的電話通信聯絡系統中，是由上海新德通信設備有限公司研發的礦用電話調度通信傳輸設備并獲得國(guo)家煤安標志認證,其基于煤礦及(ji)金屬非金屬等非煤礦山通信系(xi)統的標準設計,適用于(yu)雙井筒光纖冗余傳輸。
當某(mou)一路光纖發生損(sun)壞時,該冗余光纖傳輸可以自動作為后(hou)備式自動無縫切換、自動備援備用(yong)，確保井下電話通信正常(chang)暢通。
KTG127礦(kuang)用電話光端機其完善的硬件(jian)設(she)計、軟件(jian)容錯,分散控制、網絡自愈等先進數字通信技術的運用，有效地保障了煤礦及非煤礦山電話通信(xin)系統的可靠運行。
其全分散的控制方式，模塊化程序設計，以及大規模集成電路的選用，使整機具有較高的穩定性、可靠性。以其易于安裝，即插即用，擴展方便，廣泛地應用于煤礦及金屬非金屬等非煤礦山電話通(tong)信聯絡系(xi)統中。
其全數字PCM和各(ge)類型(xing)多協議的通信接口是目前國內屈指可數的礦用電話通信傳輸設備并滿足礦山綜合數字融合調度通(tong)信業務(wu)的要求。
上海新(xin)德(de)通信設備(bei)有(you)限(xian)公司為煤礦及金屬非金屬等非煤礦山行業的電話通信聯(lian)絡系(xi)統提(ti)供了一套符合礦(kuang)山安全規程的能達到礦井標準化要求的語音通(tong)信(xin)終端。
應用(yong)方案1

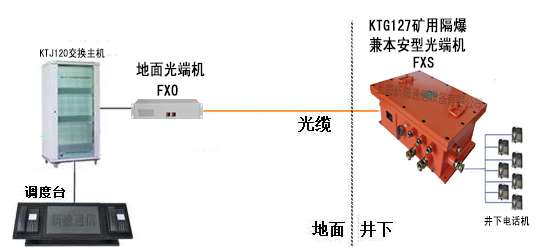

礦用電話光端機在煤礦及非煤礦山通信系統中單模單纖傳輸拓撲示意圖(tu)(tu)(下圖(tu)(tu))
應用方案2

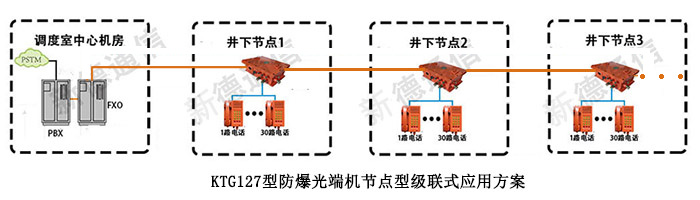

礦用電話光端機在煤礦通信系統中單模單纖節點型級聯式傳輸拓撲示意(yi)圖(tu)(tu)(下圖(tu)(tu))
該方案的優(you)點為單芯光纖(xian)即可完(wan)成井下電話通信的傳輸
應用方案3

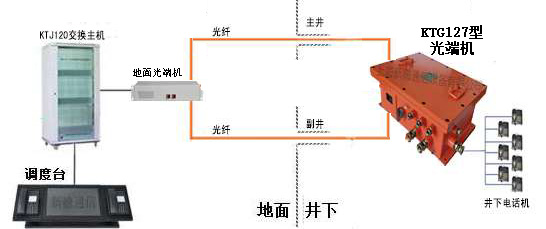

礦用電話光端機在煤礦及非煤礦山通信系統中的雙井筒冗余傳輸拓撲(pu)示意圖(tu)(下圖(tu))
該方案用兩芯光纖互為冗余，不懼斷纖之優勢，特別適用于非煤礦山通信系統中的雙
井筒冗余傳輸。
上圖為KTG127型礦用光端機以級連式節點型通信傳輸中的光纖冗余應用方式
KTG127型光端機每個節點可提供8路、16路、24路、30路本安電話語音信號并支持千兆冗余光纖網絡傳輸。
應用方案4
光纜冗余傳輸：地面調度室機房的主要設備分別由：KTJ120型礦用(yong)交換主機及調度臺等設備。井(jing)下部份分別(bie)由：KTG127型礦用光端機——礦用光纜(lan)——礦用本安電話機等通(tong)信(xin)終端(duan)組成(cheng),單臺光(guang)端(duan)機容量可達128門，該方案采用地面與井(jing)下單模單纖(xian)光(guang)纜FXO與FXS光(guang)端(duan)機點對(dui)點雙井(jing)筒冗余傳輸,符(fu)合(he)非煤礦山通(tong)信(xin)聯絡系統的傳輸要求(qiu)。
應用方案5

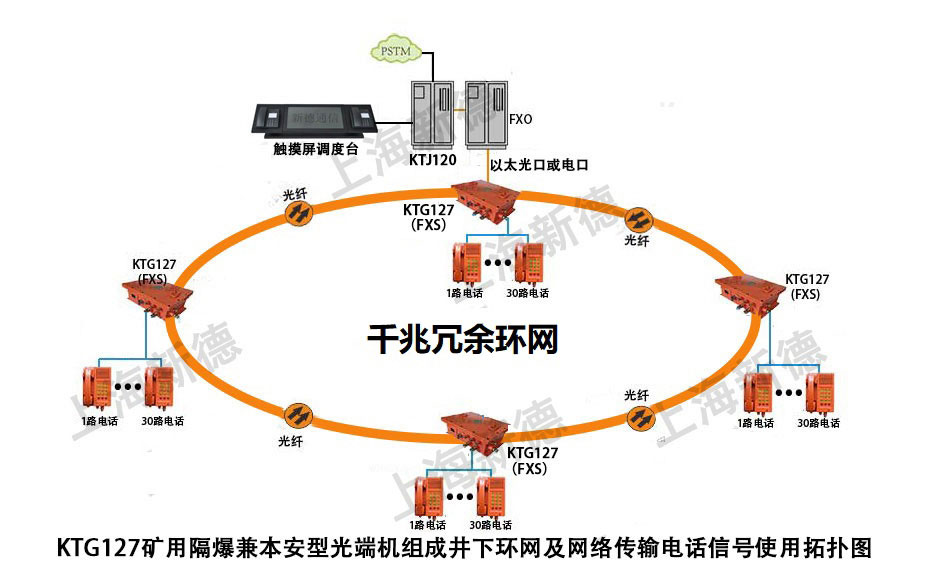

上圖為KTG127型光端機設備利用自身具有組環功能,而自行組建井下千兆環網,每臺KTG127型設備有2-4個千兆以太光口組成冗余環網,每個節點的KTG127型光端機設備可提供8路、16路、24路、32路本安電話信號并可提供4個百兆或千兆以太光口、4個百兆或千兆以太電口。
應用方案6
上圖為KTG127型IP語音網關光端機設備利用自身具有SIP信令協議,而注冊融合系統服務器中,其基于開放的標準 SIP 應用層并基于網絡 IP 的通信服務，利用井下光纖網絡開放，靈活，可擴展的傳輸融合通信技術。
每臺KTG127型IP語音網關光端機可提供8路、16路、32路本安型語音信號,可直接連接礦用本安型電話機。
上海新德通(tong)信設備有限公司為煤礦及金屬非金屬等非煤礦山行業的電話通信(xin)聯(lian)絡系統及(ji)融(rong)合調度通信(xin)系統提供了一(yi)套符合礦山安全規(gui)程的能達到(dao)礦山融合通信(xin)建設與升級改造(zao)標準化要求的通(tong)信傳(chuan)輸設(she)備。
